絲杆速度校核
nc=96×106×fn×d/Lb2
ns=n1/i 應確保nc>ns
nc--絲杆許用轉速(r/min) ns--絲杆回轉轉速(r/min) d--絲杆底徑 i--減速比
n1--輸入軸回轉轉速(r/min) fn--支撐係數(詳見附表6) Lb--支撐間距離
輸入功率校核
P=n1×P1×W×10-3/(60×i×η)應確保P<P額
P--所需輸入功率(KW) P1--絲杆螺距 n1--輸入軸回轉轉速(r/min)
W--當量載荷(KN) i--減速比 η--綜合效率
表5 絲杆底徑d
|
型號 |
JRSS35 |
JRSS40 |
JRSS50 |
JRSS60 |
JRSS60B |
JRSS70 |
JRSS100 |
JRSS120 |
JRSS130 |
JRSS150 |
|
絲杆底徑 |
20.5 |
25 |
31 |
37 |
43 |
54 |
62 |
67 |
74 |
82 |

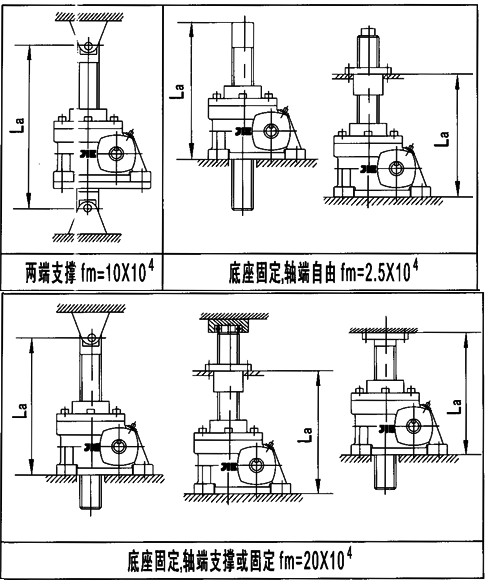

表6 支撐係數fn

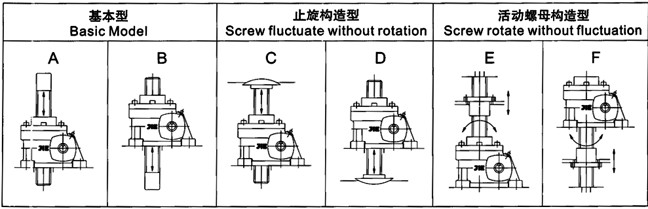

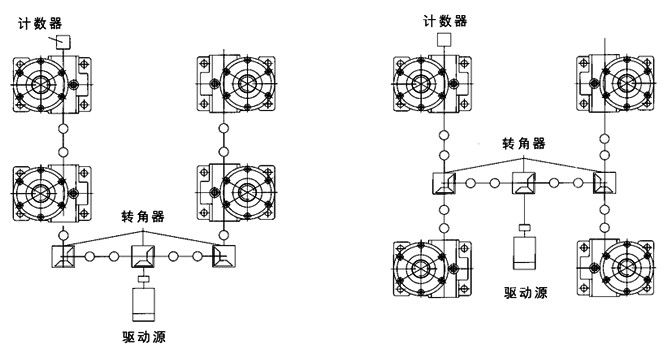

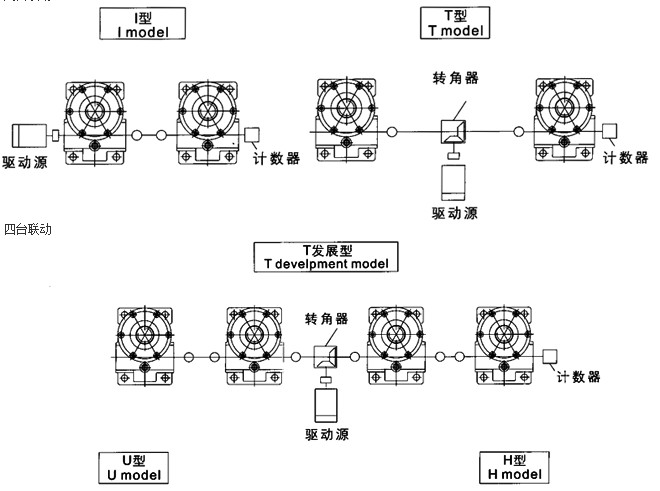

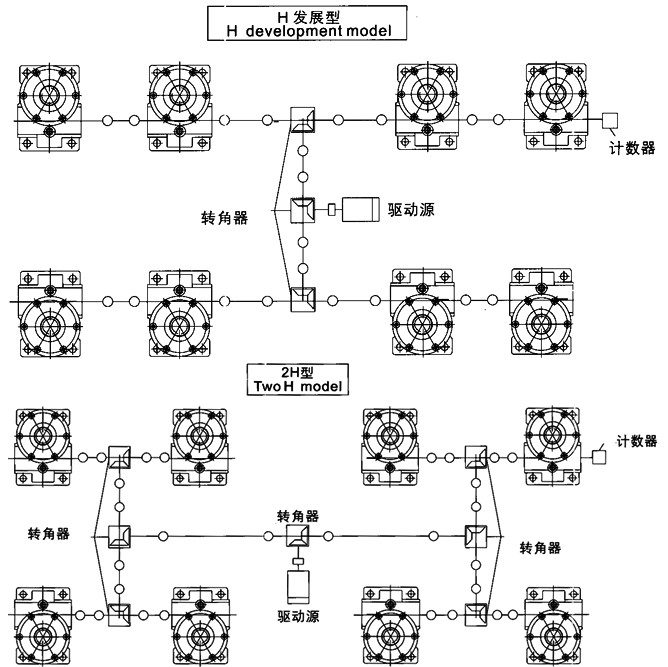

說明:
1、基本形式:螺母(蝸輪)轉動絲杆上下移動,此為普通型升降機安裝方式。
注意:絲杆在升降時,會產生旋轉力,所以_做好防止旋轉的措施。
2、止旋構造型:適用於_無連接下運轉等各種不能實現防止旋轉的場合。
3、若想在有限的空間增長行程,可選用活動螺母構造型。此構造為絲杆旋轉,活動螺母移動。若行程較長時,軸端應采用支撐方式,可得到很好的傳動效果。
