當前位置：首頁>資料>9I果冻制作厂技術>F67KW減速機安裝尺寸圖

來源：9I果冻制作厂傳動發布時間：2011/12/8 17:02:53

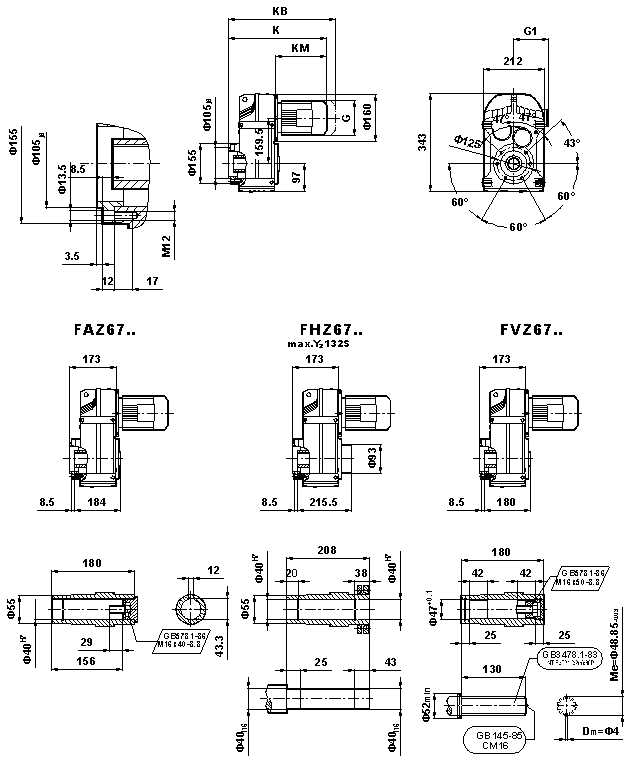

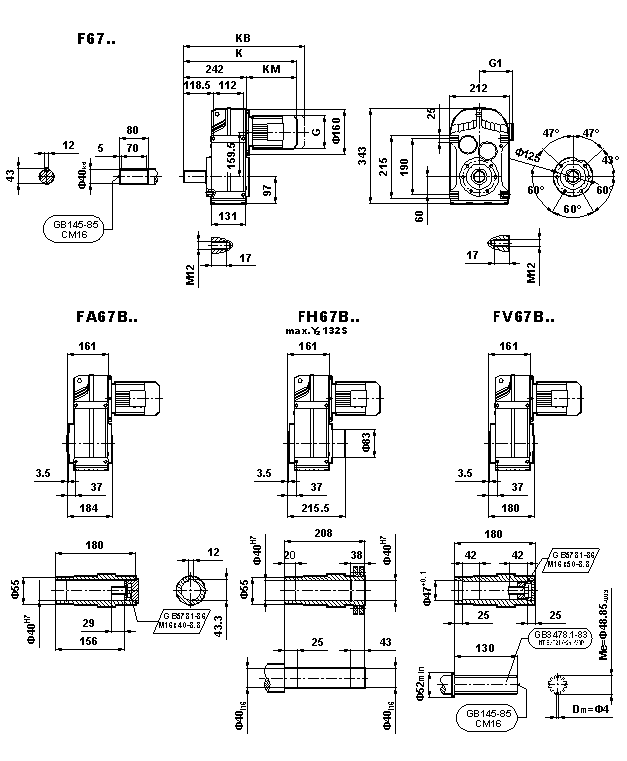

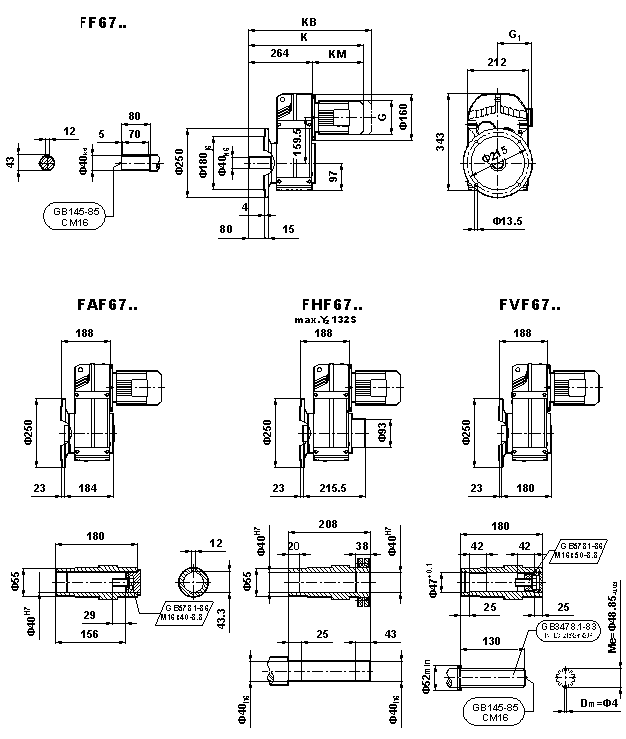

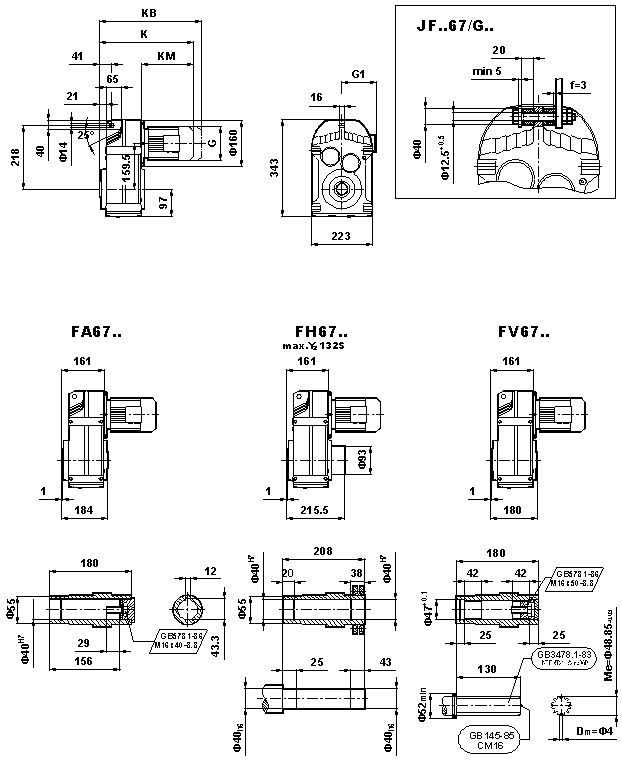

F係列減速機安裝圖紙,F67KW係列減速機安裝圖紙外形安裝尺寸(F67、FA67B、FH67B、FV67B、FF67、FAF67B、FHF67B、FVF67B、F..67/G、FA67、FH67、FV67、FAZ67、FHZ67、HVZ67)

F係列減速電機
外形安裝尺寸（F67、FA67B、FH67B、FV67B、FF67、FAF67B、FHF67B、FVF67B、F..67/G、FA67、FH67、FV67、FAZ67、FHZ67、HVZ67）

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S	Y₂132M
G （AC）	130	145	175	195	195	215	240	275	275
G1 （AD）	70	80	145	155	155	180	190	210	210
K	449	467	497	512	537	567	582	632	672
KB	519	537	587	602	627	662	677	727	767
KM （LB）	207	225	255	270	295	325	340	390	430

注：KB為帶製動器的長度

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S	Y₂132M
G （AC）	130	145	175	195	195	215	240	275	275
G1 （AD）	70	80	145	155	155	180	190	210	210
K	471	489	519	534	559	589	604	654	694
KB	541	559	609	624	649	684	699	749	789
KM （LB）	207	225	255	270	295	325	340	390	430

注：KB為帶製動器的長度

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S	Y₂132M
G （AC）	130	145	175	195	195	215	240	275	275
G1 （AD）	70	80	145	155	155	180	190	210	210
K	368	386	416	431	456	486	501	551	591
KB	438	456	506	521	546	581	596	646	686
KM （LB）	207	225	255	270	295	325	340	390	430

注：KB為帶製動器的長度

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S	Y₂132M
G （AC）	130	145	175	195	195	215	240	275	275
G1 （AD）	70	80	145	155	155	180	190	210	210
K	380	398	428	443	468	498	513	563	603
KB	450	468	518	533	558	593	608	658	698
KM （LB）	207	225	255	270	295	325	340	390	430

注：KB為帶製動器的長度
