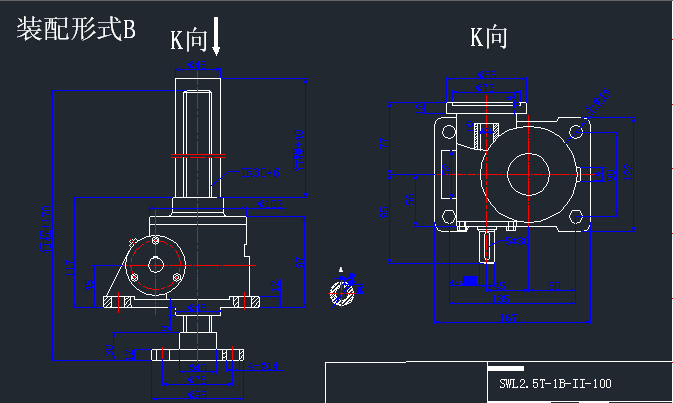

SWL2.5蝸輪{b}fcd79964-62dc-4900-8ed8-042532ffffe1{/b}外形尺寸圖紙
     SWL2.5T蝸輪螺杆升降機_提升力為25KN，_拉力25KN，螺杆螺紋尺寸Tr30×6，蝸輪傳動比普通6:1；慢速24:1（非標產品請聯係我公司技術人員）。普通速比蝸杆每轉行程為1.0mm；慢速比蝸杆每轉行程為0.250mm，_許用功率1.45KW，普通速比總效率為23%；慢速比總效率為14%。絲杆升降機行程根據用戶要求製造。
     結構型式分為1型：蝸輪與螺杆為螺紋連接，螺杆作軸向運動；2型：蝸輪與螺杆為鍵連接，螺杆上配螺母，螺杆上的螺母作軸向運動。1型結構型式又分為兩種裝配型式即A：螺杆工作端在上；B螺杆工作端在下。2型結構型式也有兩種裝配型式即：A:螺杆工作端在上，螺母上頂或下拉；B螺杆工作端在下，螺母下壓或上拉。
1型結構型式的螺杆頭部分為I型（圓柱型）II型（法蘭型）III型（螺紋型）IV型（扁頭型）；
2型結構型式的螺杆頭部分為I型（圓柱型）和III型（螺紋型）。1型結構型式升降機的防護有基本型、防旋轉型和帶防護罩型；2型結構型式升降機防護有基本型和帶防護罩兩種。
